🎂示例-led

info

master	worker
192.168.1.200	192.168.1.205
ubuntu20.04	raspberryPi 3B

warning

注意：实例必须在模型之后创建，在模型之前删除。即先创建model再创建instance，先删除instance在删除model

仓库

git clone https://github.com/kubeedge/examples/tree/master/led-raspberrypi

修改

修改instance.yaml中nodename为需要调度的节点名称

spec:
  deviceModelRef:
    name: led-light
  nodeSelector:
    nodeSelectorTerms:
    - matchExpressions:
      - key: ''
        operator: In
        values:
        - worker

编译

直接编译的镜像为amd64位版本，不可再arm架构上使用，使用

uname -a

查看系统架构

• 如果为x86直接使用make命令编译即可，同时还会执行docker build编译镜像。

• 如果为arm，则

  1. 修改Dockerfile，替换基础镜像

     # FROM ubuntu:latest
     FROM latelee/busybox-arm:latest
     CMD mkdir -p light_mapper
     COPY . light_mapper/
     WORKDIR light_mapper
     ENTRYPOINT ["/light_mapper/light_mapper","-logtostderr=true"]
  2. export GOARCH=arm; export GOOS="linux"; export GOARM=7; export CGO_ENABLED=1; export CC=arm-linux-gnueabihf-gcc;
     go build light_mapper.go
     docker buildx build -t 16hz/led-light-mapper:v1.1 --platform=linux/arm . --push --no-cache  #如果不需要推送到镜像仓库则去掉--push命令
     file light_mapper   # 查看make后的文件属性，确认该文件在amd还是arm环境运行

部署

依次执行

kubectl apply -f led-light-device-model.yaml
kubectl apply -f led-light-device-instance.yaml
kubectl create -f deployment.yaml

结果

验证

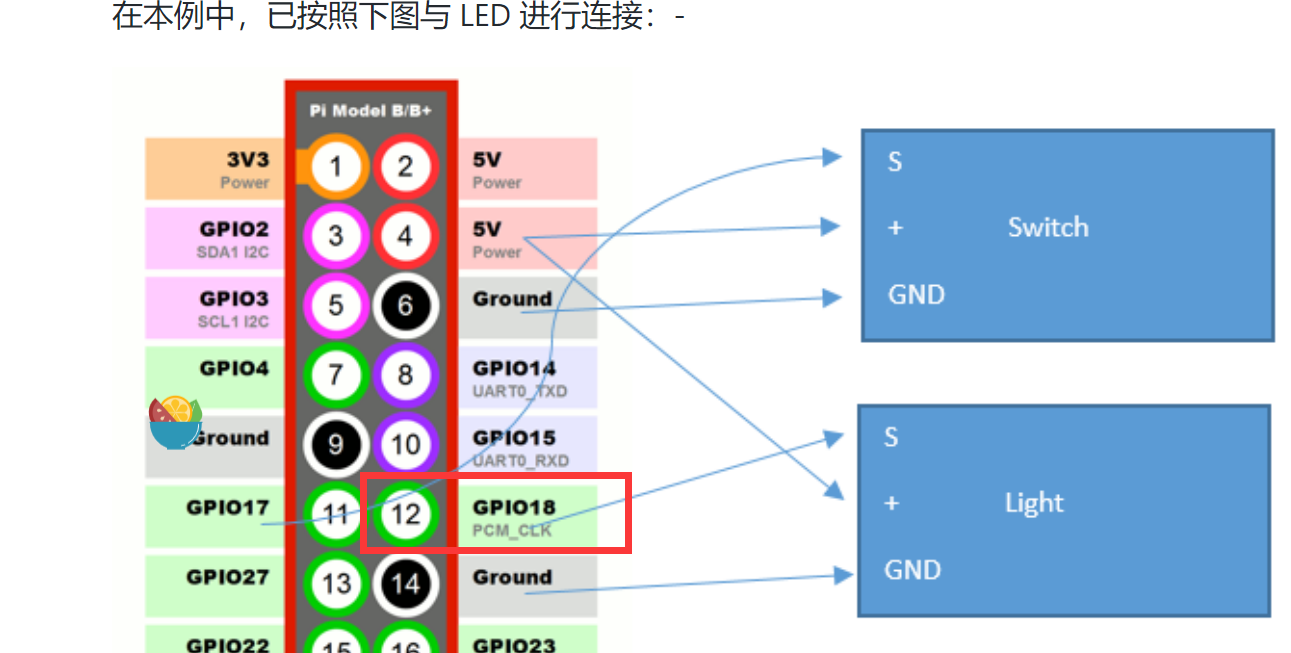

由于没有LED，所以直接观察树莓派引脚电平变化判断操作是否有效，观察引脚为12号脚

• 安装wiringPi以查看gpio

  //克隆库
  git clone https://github.com/WiringPi/WiringPi.git
  //进入文件夹
  cd wiringPi
  //编译安装
  ./build
  gpio readall    #获取所有gpio状态

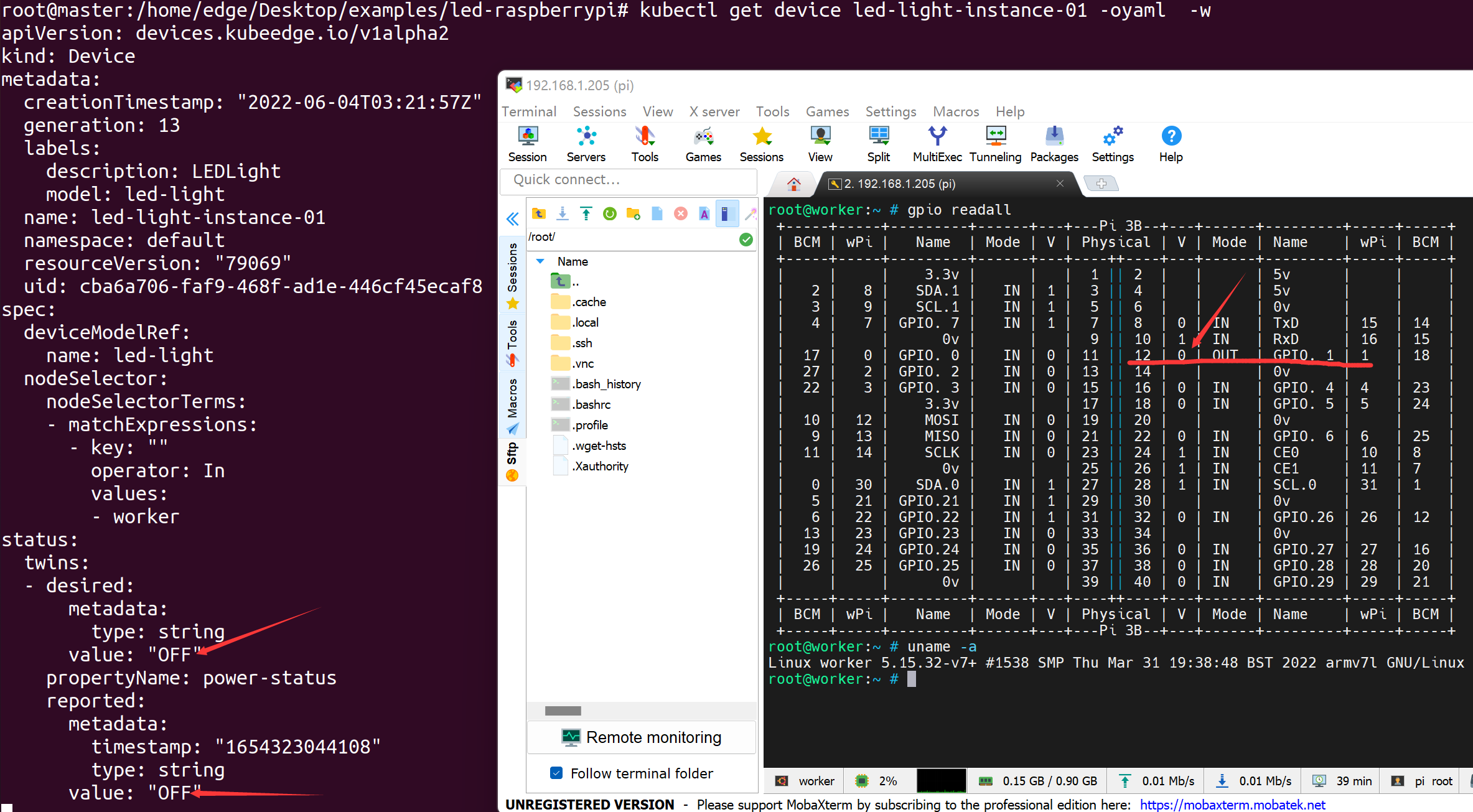

• 当期望值为off时，引脚输出为0v

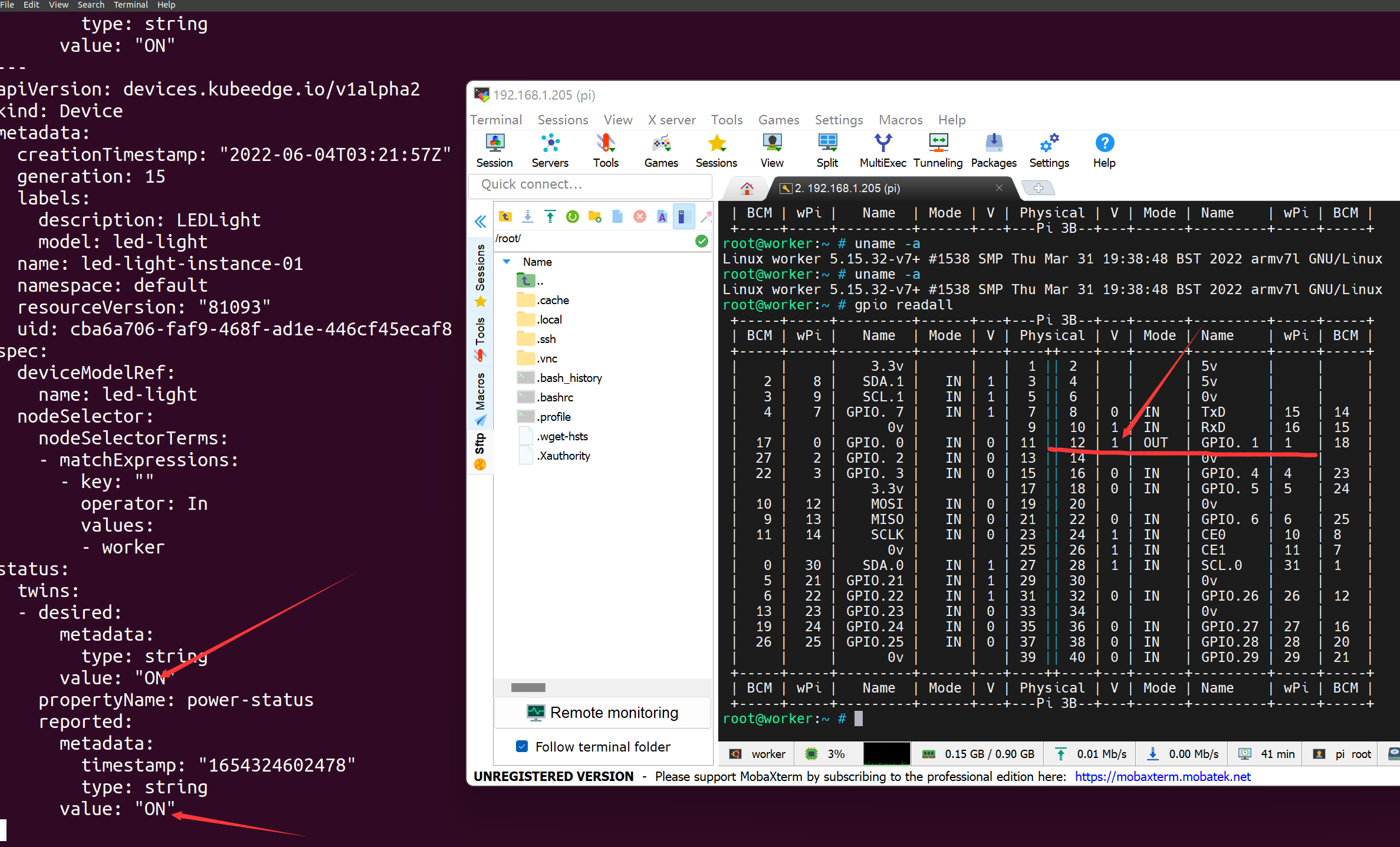

• 手动修改期望值为on时，引脚输出为5v
